熱管換熱器實驗指導書
一、實驗?zāi)康模?/span>
1.了解熱管換熱器實驗臺的工作原理。
2.熟悉熱管換熱器實驗臺的使用方法。
3.熟悉熱管換熱器換熱量Q和傳熱系數K的測試和計算方法
二、實驗臺的結構及工作原理：
熱管換熱器實驗臺的結構如下圖所示：
實驗臺由1、翅片熱管（整體軋制）2、熱段風道3、冷段分道4、冷段和熱段風機5、電加熱器（Ⅰ—1000W Ⅱ—100W）6、熱電偶7、測溫切換琴鍵開關8、熱球風速儀（獨立儀表）等組成。

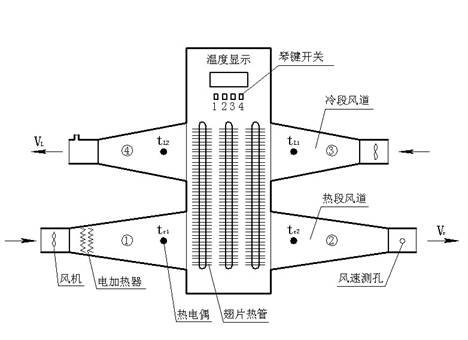

熱管換熱器實驗臺結構圖
1.翅片熱管 2.熱段風道 3.冷段風道 4.風機 5.電加熱器 6.熱電偶
7.測溫切換琴鍵開關 8.熱球風速儀（圖中未繪出）9.風速測孔
熱段中的點加熱器使空氣加熱，熱風經熱段風道時，通過翅片熱管進行換熱和傳遞，從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量，并用熱球風速儀對冷、熱段的出口風速進行測量，從而可以計算出換熱器的換熱量Q和傳熱系數K
三、實驗臺參數
1.冷段出口面積：
0.0045
2.熱段出口面積；
0.0231
3.冷段傳熱表面積：
=0.246
4.熱段傳熱表面積：
=0313
四、實驗步驟
1.聯接電位差計和冷端熱電偶。（如無冰并條件，可不接冷端熱電偶，而將冷端熱電偶的接線柱短路。這樣，測出的溫度應加上室溫）
2.接通電源。
3.將工況開關置于“工況1”位置（強熱），此時電加熱器和風機開始工作。
4.用熱球風速儀在冷、熱段出口的測孔中測量風速。（為使測量工作在分道溫度不超過40℃的情況下進行，必須在開機后立即測量）。風速儀使用方法，請參閱該儀器說明書。
5.待工況穩定后（約20分鐘后），按下琴鍵開關，切換測溫點，逐點測量冷、熱段進出口溫度
，
，
,
（參看實驗臺結構圖）。
6.將“工況開關”置于“工況Ⅱ（強熱檔）”位置，重復上述步驟，測量工況Ⅱ的冷熱段進出口溫度。
7.實驗結束后，切斷所有電源。
五、實驗數據處理
將實驗中測得的數據填入下表中:
將實驗所用儀器名稱、規格、編號及實驗日期、室溫等填入上表的備注中計算換熱量、傳熱系數及熱平衡誤差：
1.工況Ⅰ（弱熱）
冷段換熱量
[
]
熱段換熱量
[]
熱平衡誤差
%
傳熱系數
[
℃]
式中
冷、熱段出口平均風速
冷熱段出口段面積
冷、熱段出口風溫（參見圖示）℃
冷、熱段出口空氣密度
冷段傳熱面積
2.工況Ⅱ（強熱）
計算方法同上
將上面數據整理所求得的兩種工況的實驗結果填入下表，并進行比較分析。

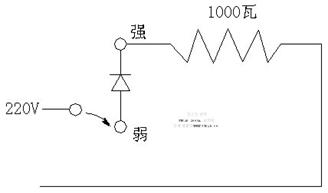

六、加熱原理
一、實驗?zāi)康模?/span>
1.了解熱管換熱器實驗臺的工作原理。
2.熟悉熱管換熱器實驗臺的使用方法。
3.熟悉熱管換熱器換熱量Q和傳熱系數K的測試和計算方法
二、實驗臺的結構及工作原理：
熱管換熱器實驗臺的結構如下圖所示：
實驗臺由1、翅片熱管（整體軋制）2、熱段風道3、冷段分道4、冷段和熱段風機5、電加熱器（Ⅰ—1000W Ⅱ—100W）6、熱電偶7、測溫切換琴鍵開關8、熱球風速儀（獨立儀表）等組成。
熱管換熱器實驗臺結構圖
1.翅片熱管 2.熱段風道 3.冷段風道 4.風機 5.電加熱器 6.熱電偶
7.測溫切換琴鍵開關 8.熱球風速儀（圖中未繪出）9.風速測孔
熱段中的點加熱器使空氣加熱，熱風經熱段風道時，通過翅片熱管進行換熱和傳遞，從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量，并用熱球風速儀對冷、熱段的出口風速進行測量，從而可以計算出換熱器的換熱量Q和傳熱系數K
三、實驗臺參數
1.冷段出口面積：
0.00452.熱段出口面積；
0.02313.冷段傳熱表面積：
=0.2464.熱段傳熱表面積：
=0313四、實驗步驟
1.聯接電位差計和冷端熱電偶。（如無冰并條件，可不接冷端熱電偶，而將冷端熱電偶的接線柱短路。這樣，測出的溫度應加上室溫）
2.接通電源。
3.將工況開關置于“工況1”位置（強熱），此時電加熱器和風機開始工作。
4.用熱球風速儀在冷、熱段出口的測孔中測量風速。（為使測量工作在分道溫度不超過40℃的情況下進行，必須在開機后立即測量）。風速儀使用方法，請參閱該儀器說明書。
5.待工況穩定后（約20分鐘后），按下琴鍵開關，切換測溫點，逐點測量冷、熱段進出口溫度
，，,（參看實驗臺結構圖）。6.將“工況開關”置于“工況Ⅱ（強熱檔）”位置，重復上述步驟，測量工況Ⅱ的冷熱段進出口溫度。
7.實驗結束后，切斷所有電源。
五、實驗數據處理
將實驗中測得的數據填入下表中:
| 工況 | 序號 |
風速 |
冷、熱段進出中口熱電熱Ⅲ Ⅴ | 備注 | |
冷段 |
熱段 |
  |
|||
|
Ⅰ |
1 | ||||
| 2 | |||||
| 3 | |||||
| 平均 | |||||
|
Ⅱ |
1 | ||||
| 2 | |||||
| 3 | |||||
| 平均 | |||||
1.工況Ⅰ（弱熱）
冷段換熱量
[]熱段換熱量
[]熱平衡誤差
%傳熱系數
[℃]式中
冷、熱段出口平均風速 冷熱段出口段面積 冷、熱段出口風溫（參見圖示）℃冷、熱段出口空氣密度 冷段傳熱面積2.工況Ⅱ（強熱）
計算方法同上
將上面數據整理所求得的兩種工況的實驗結果填入下表，并進行比較分析。
| 工況 |
冷段換熱量 |
熱段換熱量 |
熱平衡誤差 % |
傳熱系數 ℃) |
| Ⅰ | ||||
| Ⅱ |
六、加熱原理
